WERKPLAATS WEETJES
= OVER PARACHUTE MATERIAAL=
laatste update: 21 juli 2011

klik voor namen op een grotere foto

Bij de parachute opleiding
krijg je vanaf de eerste dag
alle basis kennis
over het materiaal waar je mee springt.

Je weet nu
dat een touwtje een lijn heet
en dat de "zak"
(je rig of het harnas-container systeem)
niet 1 maar 2 parachutes bevat.




Heb je je eerste brevet
dan leer je ook vouwen
als je daarom vraagt.
En voor de brevetten
die je daarna gaat halen
worden de vragen
die je over je materiaal krijgt
steeds specifieker




pointers manuals
Wil je je wat meer verdiepen
in materiaal dan zijn er dikke pillen
(zoals het handboek of de Pointers manual) waar je je doorheen kunt worstelen,
je vraagt veel om je heen
of je raadpleegt de Google zoekmachine als je over een bepaald onderwerp
meer wilt weten



We merken dat veel springers zich
over het algemeen
weinig in 'materiaal' verdiepen
totdat ze met ander materiaal
gaan springen of over de aanschaf
van een eigen setje gaan nadenken.
Dan is er veel behoefte
aan meer achtergrond - informatie
en vooral onbevooroordeeld advies. Dan is er behoefte aan een deskundige met up-to-date kennis van materiaal

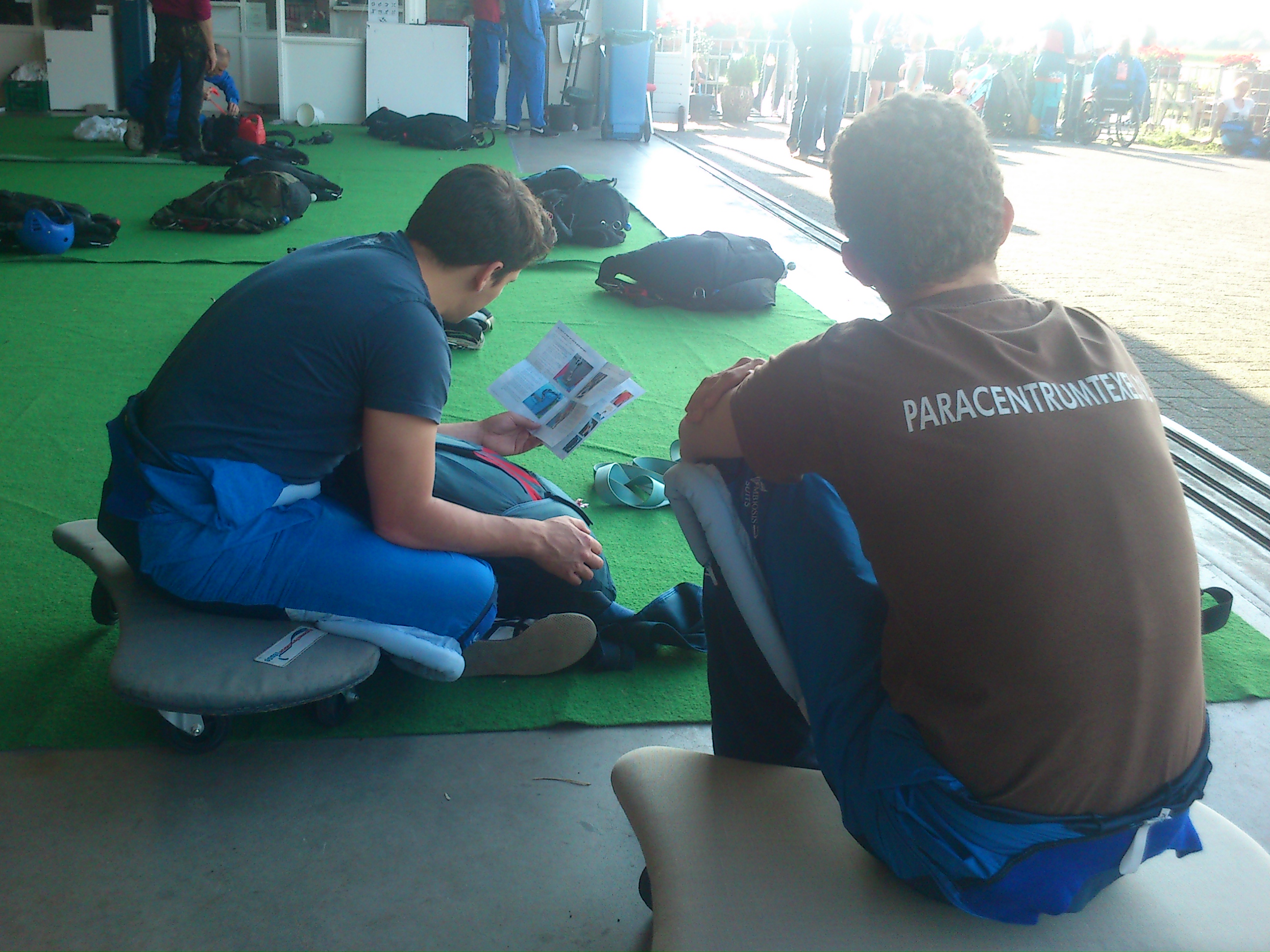

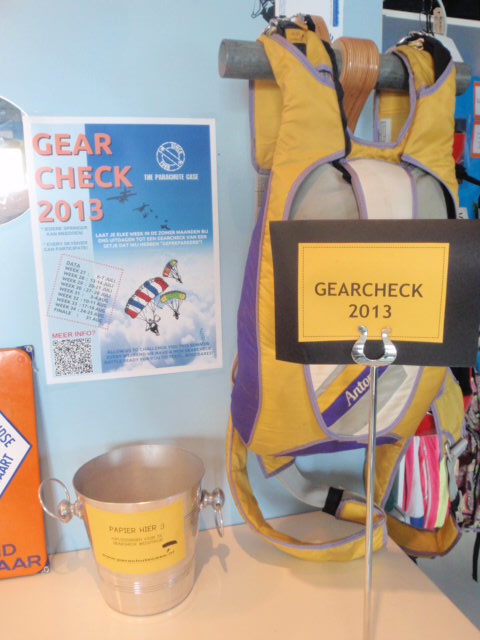

gearcheck tekst uit folder




wip even langs
Wij delen graag al onze know-how met jou, omdat we ervan overtuigd zijn
dat je met meer grondige kennis
een betere beslissing voor jezelf kunt nemen.

Wat wij met name aan kunnen bieden
zijn praktische tips en suggesties
die gestoeld zijn op jarenlange ervaring (dus geen ervaring van jaaaaren geleden;)) Maak gerust een afspraak, neus eens wat uitgebreider rond in de shop of kijk op onze website





Voor de springers die bij ons
een setje huren
voor een dag of een maand

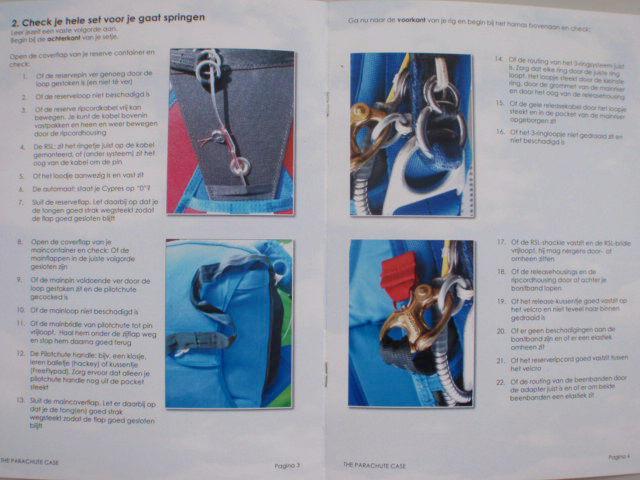

hebben we een informatie-boekje gemaakt.


Je vind er tips voor de gearcheck
en voor het vouwen

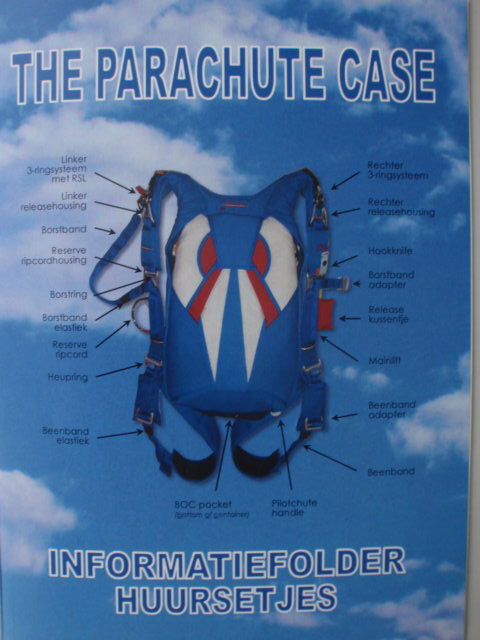

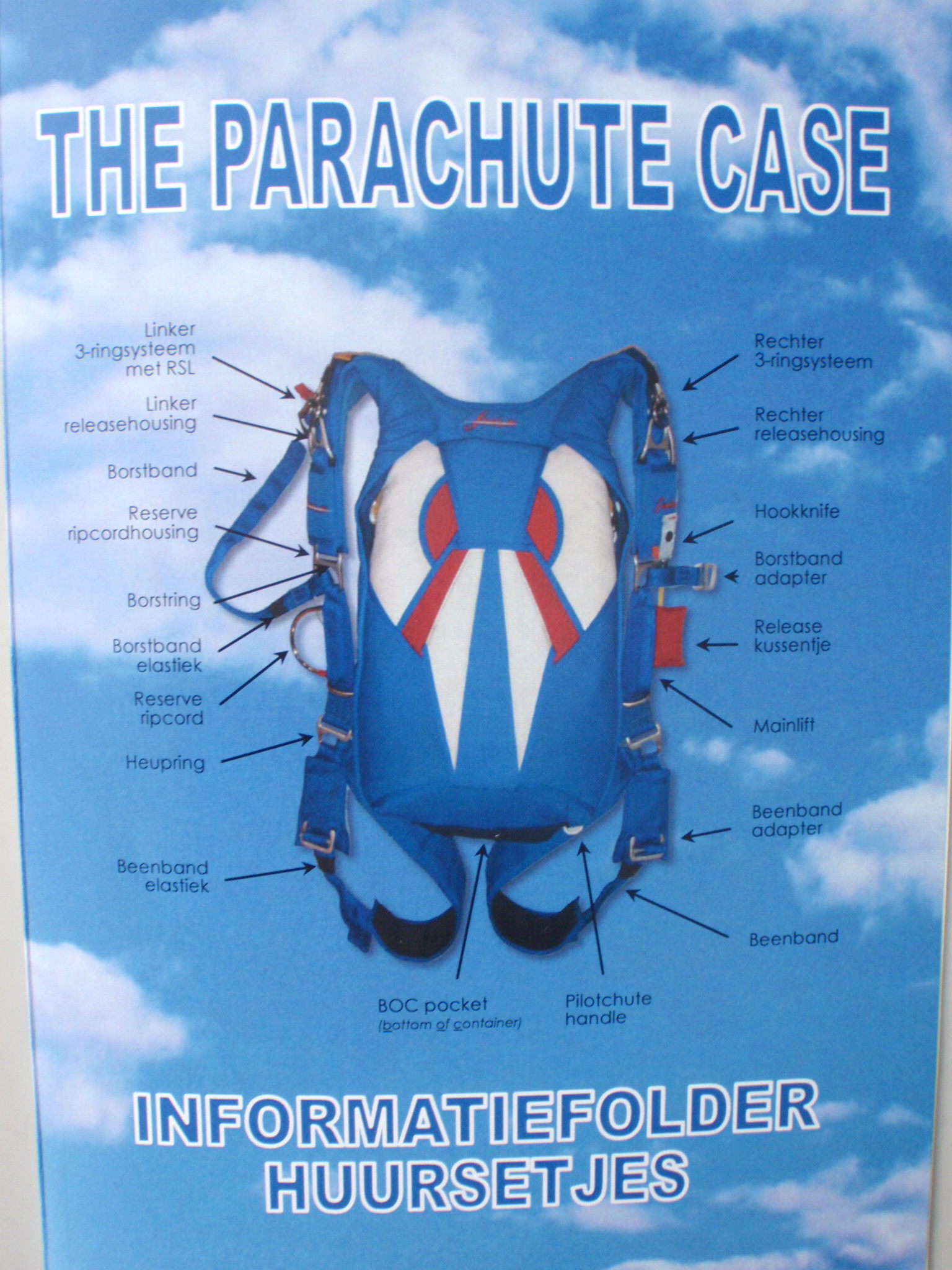

info boekje huur materiaal The Parachute Case
* Klik op de foto voor een pdf file van onze folder
naar boven

MEER INFORMATIE OVER DE DIVERSE ONDERDELEN VAN JE PARACHUTE UITRUSTING



TOGGLES

SLIDERBUMPERS

CONNECTORLINKS

PILOTCHUTES

BRIDLES

SLIDERS

BAGS






TOGGLES





Toggles zitten aan het uiteinde van de stuurlijnen en zijn bedoeld om het vinden van de stuurlijn, het vastpakken en het sturen te vergemakkelijken. De toggle wordt door de meeste fabrikantenmeteen gebruikt om de halve rem die op de stuurlijn zit te fixeren.
Daarmee is de toggle onderdeel van het openingssysteem geworden.





Waarom er zoveel verschillende soorten zijn? ...


Elke fabrikant wil voorkomen dat de toggle te makkelijk losgaat ( = niet fijn voor de opening van je canopy) Elke fabrikant zoekt daarnaast ook een oplossing voor het opbergen van de slack van de stuurlijn. Iedere fabrikant denkt regelmatig DE ultieme idiot-proof oplossing gevonden te hebben. Zo zie je na een aantal jaren tientallen verschillende soorten toggles in het veld.





Wat kan je zoal tegenkomen?...


Toggles met drukkers...toggles met klittenband...hele grote rondgebogen toggles...toggles met pinnetjes aan de bovenkant...toggles met een klosje... toggles in roze, zwart, wit, rood  of geel...toggles die alleen aan de bovenkant geficeerd zijn...toggles die onder + boven vastzitten...

Kortom TEVEEL om op te noemen. Remedie? Zodra je iets niet kent mag je best van alles uitproberen en zelf verzinnen, maar WEL altijd laten checken!!!

EVEN WAT VOORBEELDEN OP EEN RIJ...



1
Main toggle met velcro.
Let op: hoe ver je de punt
in de halve rem afstelling
doorduwt!


2
Franse main toggles zonder
velcro. Drukkers deels plastic
deels metaal. Let op: Hoe de
pin door de halve-rem-
afstelling gerout wordt.



3
CRW Toggles moeten snel
en makkelijk te grijpen zijn.
Geen velcro, metalen
drukkers, lus blijft  goed
openstaan. En is ZO groot
dat hij meestal goed zicht-
baar is. Let op: er is
geen halve rem afstelling.
4
Toggles met  veel velcro voor
het opscheren van de slack.
Een toggle keeper om de
verdikking in te stoppen.
Let op: dat je die verdikking
niet te diep in de halve rem
afstelling stopt.



5
Toggles zonder velcro.
Toggle keeper bovenin en
een insteeksysteem voor
de onderkant. Let op: bij het
opscheren dat de slack er zo
natuurlijk mogelijk uitkomt.
togglepdf
Atom Toggles 2002.
Let op de routing
van de pin door de halve rem.
Zowel onder als bovenkant
zijn gelocked.



AANDACHTPUNTEN BIJ TOGGLES
...
...


SLIDERBUMPERS

...zijn een oplossing tegen het beschadigen van de slider grommets die bij het naar beneden komen tijdens de opening, op de metalen connector links slaan en daardoor beschadigd raken. Een slider grommet met een braampje kan de lijnen vernielen!...



Je hebt slider stops en slider bumpers. Ze hebben allebei met de slider te maken. De stops zitten bovenin en de bumpers onderin.

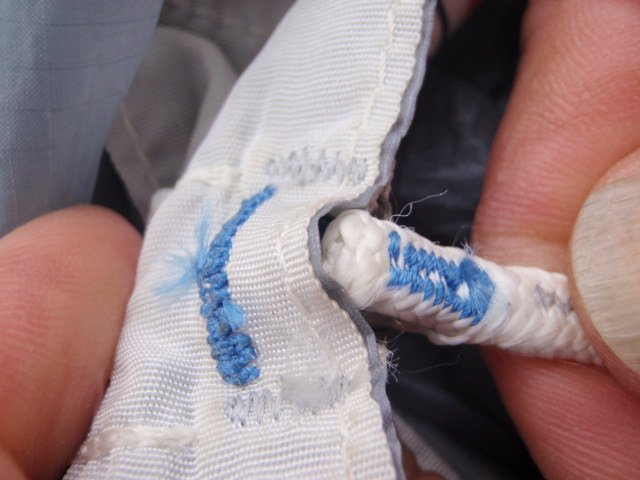

De sliderstops zitten boven de aanhechting van de lijn op het stabilisatiepaneel van de parachute. Het zijn als het ware verdikkingen. Ze zitten daar om ervoor te zorgen dat je bij het omhoogtrekken van je slider niet meteen ook een heel groot stuk parachute meepakt.



De sliderbumpers zitten bovenaan je risers op de plek waar de lijnen aan je risers bevestigd zijn. Vroeger bestond die verbinding tussen riser en lijnen alleen uit metalen ringen (connector links). Als de slider snel naar beneden kwam gebeurde het regelmatig dat de metalen grommets op de slider in contact kwamen met de metalen connector links. Omdat de grommets op de slider vaak van een zachter metaal waren kwam het voor dat er braampjes gevormd werden, die op hun beurt de lijnen flink aan konden tasten. De eerste slider bumpers waren gemaakt van een soort tuinslang dat strak om de connector link geschoven werd. Later werden siliconen versies en stoffen oplossingen bedacht.


EVEN WAT VOORBEELDEN OP EEN RIJ...



tuinslang
Slider Bumpers van door-
zichtig "tuinslang". Het is
goed mogelijk om de
lijnrouting te checken. Let op:
dat ze op de juiste wijze zijn
vastgetackt. Ze moeten boven
het metalen deel van de
connectorlink blijven zitten!


silicone
Slider Bumpers van
siliconen zijn veel soepeler
en zachter en dus is het
minder 'bulky' als je de risers
onder de covers wegbergt.
Nadeel van siliconen is dat je
de connectorlinks en de
lijnaanhechting niet goed kunt
controleren. Daarnaast zijn ze
duurder en sneller stuk.

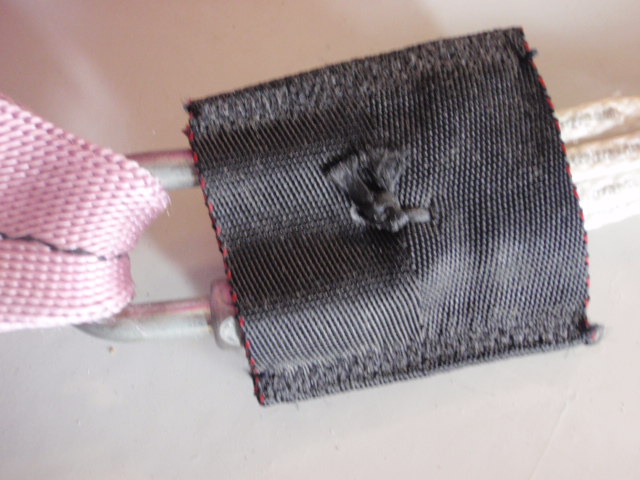

stof
Slider Bumpers van stof.
Goedkoopste oplossing.
Nadeel: Niet doorzichtig!
Wel is de wartel van de
connector link goed  te
controleren.!

AANDACHTPUNTEN BIJ SLIDER BUMPERS
...
...

CONNECTORLINKS

...vormen een verbinding van de lijnen van de parachute met het harnas container systeem (locatie = uiteinde van de risers). De connectorlinks worden in principe bij de hoofdparachute geleverd...



...van origine zijn connectorlinks van metaal. Ze zijn in de loop van de tijd wel steeds kleiner geworden...

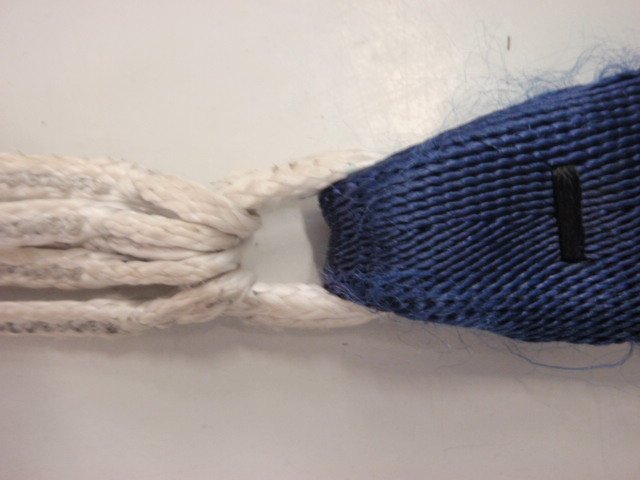

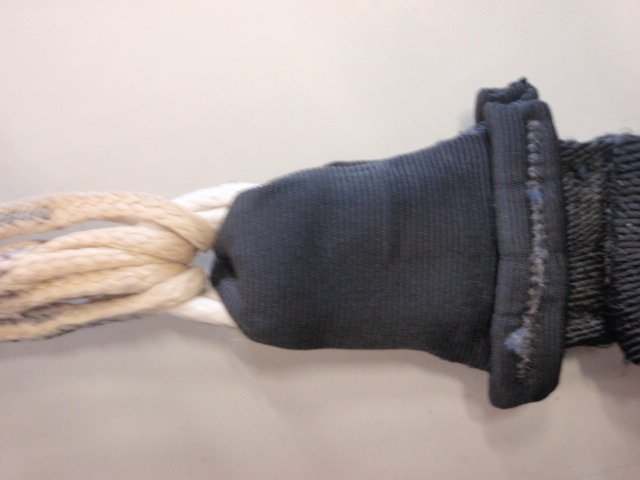

Tegenwoordig zijn de soft links ( een connectorlink van stof) in zwang. We waren in een (1) klap van de lijn-verwoestende-metalen braampjes af. Na enige tijd kwam echter een ander (nieuw) probleem naar voren. De metalen grommets van de slider schoven makkelijk over de soft link heen en stopten als het ware op de riser. Precies op die plek (daar waar de riser wat breder wordt) ontstonden na verloop van een aantal sprongen beschadigingen aan de risers. Het heeft een aantal risers gekost voordat het als algemeen soft-link-probleem gezien werd. De ultieme oplossing is nog niet echt gevonden. De meeste fabrikanten maken een soort hoedjes, die ervoor zorgen dat de slider niet zo makkelijk doorschiet. Maar als je je slider graag in je nek trekt is dat weer erg vervelend. De Parachute Case zet een beschermend tape-je over de top van de slider bij risers die de eerste verschijnselen van slijtage beginnen te vertonen..


EVEN WAT VOORBEELDEN OP EEN RIJ...
CL
De metalen connectorlink.
Diverse soorten en maten
sclopen
Close up van de metalen connector
link



pdf
De eerste soft links kwamen van
Parachutes de France. Er zit een
metalen ringetje aan het uiteinde
en dat valt in een drukker die
tussen de stof  van de riserwebbing
geschoven wordt.



harp
Connectorlink harpje



slinkm
P D ging verder met de ontwikkeling
van de soft link. Zij maken ze
in 2 soorten:1 voor sport parachutes


slinkr
...en 1 voor reserves en tandems.



AANDACHTSPUNTEN BIJ CONNECTORLINKS
...
...

terug

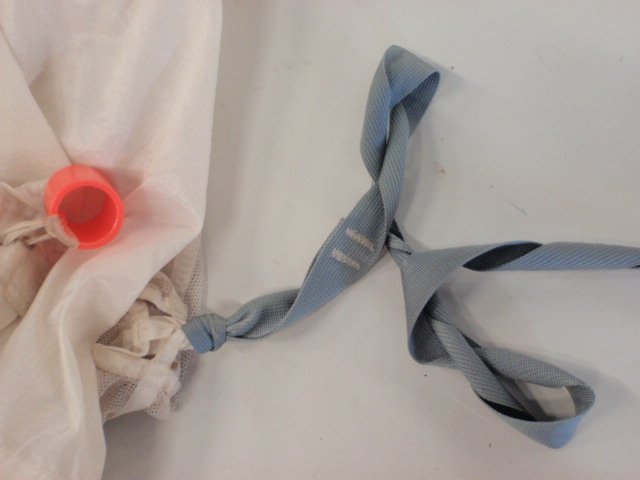

PILOT CHUTES





Pilot Chutes van Zero porosity stof zijn over het algemeen kleiner dan de (oude) F111 pilots. Maten varieren van   tot   inch diameter. Ze zijn kleiner en gladder





Pilot Chutes voor throw out systeem (in de volksmond pull out)
Pilot Chutes van F111
Pilot chutes met bungee
Pilot chutes met bungee plus
Pilot Chutes voor throw away (hand deployed in de volksmond) Met plastic klosje, lederen hackey, monkey fist, "art"




EVEN WAT VOORBEELDEN OP EEN RIJ...
sm
ZP Pilot Chute voor throw away
met leren hackeyball








AANDACHTSPUNTEN BIJ PILOTCHUTES
...
...

terug


BRIDLES













EVEN WAT VOORBEELDEN OP EEN RIJ...



kill line bridle pdf
Bevestiging van de kill-line bridle
op de Atom

bridle atom 10-02
Detail van de kill-line bridle van de Atom.
Het groene vlakje moet zichtbaar zijn
in het venster voordat je de container sluit.



AANDACHTSPUNTEN BIJ BRIDLES
...
...

terug

SLIDERS







EVEN WAT VOORBEELDEN OP EEN RIJ...



lipslider
Lipslider


kangaroo
Kangaroo Slider



open split
Split slider open

gesloten split
Split slider gesloten



spider
Spider
Slider met PdF mod
Dome Slider
Bikini Slider
Niet collapsible slider
Slider met velcro



collapsed pd slider
Dit is een foto van de collapste
versie van de PD slider.
Beide 'touwtjes' zijn aangetrokken;
de slider is samengetrokken
(collapsed) en veroorzaakt nu
geen extra weerstand
en/of lawaai en geklapper.

sliderpd
Slider met 2 tunnels waardoorheen
twee 'touwtjes' lopen die je aan kunt
trekken als je onder de canopy hangt
(zie foto hiernaast) Let erop
dat je de slider voor het vouwen
weer in zijn orignele vorm terug brengt.



AANDACHTSPUNTEN BIJ SLIDERS






terug

BAGS









EVEN WAT VOORBEELDEN OP EEN RIJ...






AANDACHTSPUNTEN BIJ BAGS




terug
